Die Nutzung von Solarenergie ist eine effektive Methode zur Erzeugung erneuerbarer Energie. Das Verbinden mehrerer Solarpanels, entweder in Reihe oder parallel, kann die Effizienz und Anpassungsfähigkeit eines Solarenergiesystems erheblich steigern.
Reihenschaltungen sind vorteilhaft, wenn eine höhere Spannung erforderlich ist, da sie die Spannung jedes Panels addieren, während der Strom gleich bleibt. Dies ist ideal für Systeme, die eine hohe Eingangsspannung benötigen. Andererseits sind Parallelschaltungen vorteilhaft, wenn ein höherer Strom benötigt wird.
Bei einer Parallelschaltung summiert sich der Strom jedes Panels, während die Spannung konstant bleibt, ideal für Systeme mit einem hohen Strombedarf am Eingang. Beide Methoden haben unterschiedliche Vorteile und sind auf verschiedene Energiebedürfnisse zugeschnitten, um die Nutzung der Solarpanels zu maximieren.
Beispiel: Verbindung der ALLPOWERS R1500 Power Station mit SF200 Solarpanels
Lassen Sie uns die Optimierung der ALLPOWERS R1500 Power Station besprechen, die einen Solareingang von 12-60V und einen maximalen Strom von 13A unterstützt.
Die SF200 Panels haben folgende Spezifikationen:
- Leerlaufspannung: 38,4V
- Kurzschlussstrom: 6,87A
- Maximale Leistungsspannung: 32V
- Maximaler Leistungsstrom: 6,25A
A. Bestimmung des Verbindungstyps
Die Wahl zwischen Reihen- und Parallelschaltung hängt von den Eingangsanforderungen der Stromstation und den Spezifikationen des Panels ab.
- **Reihenschaltung**: Das Verbinden von zwei SF200 Panels in Reihe würde eine Spannung von 64V ergeben, was das 60V-Limit der R1500 überschreitet. Daher ist eine Reihenschaltung in diesem Fall nicht geeignet.
- **Parallelschaltung**: Das parallele Verbinden der Panels ist optimal. Zwei Panels würden einen kombinierten Strom von 12,5A erzeugen, der innerhalb des 13A-Limits der R1500 liegt, und eine Spannung von 32V beibehalten, die gut im Bereich von 12-60V liegt.
B. Maximale Panelverbindung und erforderliches Zubehör
Maximale Panels in Parallel: Sie können bis zu zwei SF200 Panels parallel verbinden, ohne die Spannungs- und Stromspezifikationen der R1500 zu überschreiten.
- Kabel und Anschlüsse: Für Parallelschaltungen verwenden Sie MC4-Y-Stecker, um die Panels zu verbinden. Stellen Sie sicher, dass die Kabel für mindestens 15A ausgelegt sind, um den kombinierten Strom sicher zu handhaben.
C. Vorsichtsmaßnahmen während der Verbindung
1. Sicherheit zuerst: Schalten Sie immer die Stromstation aus und stellen Sie sicher, dass die Panels während der Verbindung nicht direktem Sonnenlicht ausgesetzt sind.

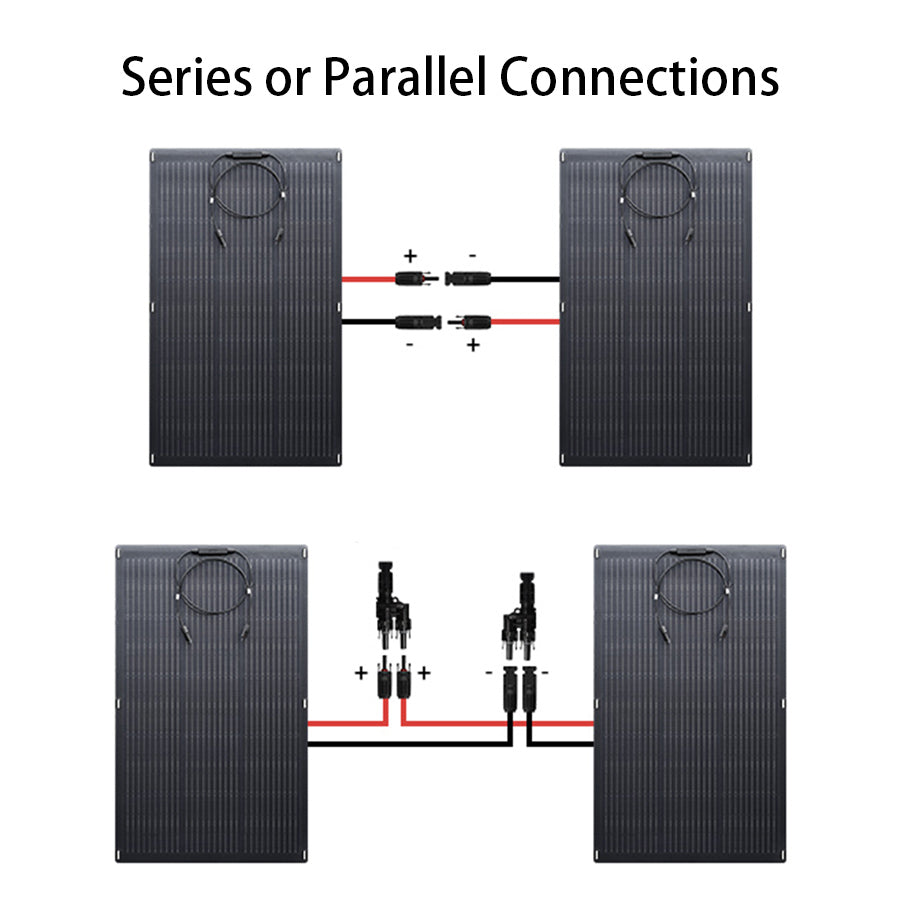

2. Schritte der Parallelschaltung:
Verbinden Sie die positiven Anschlüsse beider SF200 Panels mit einem MC4-Y-Stecker und wiederholen Sie dasselbe für die negativen Anschlüsse.
Verbinden Sie die kombinierten positiven und negativen Leitungen mit dem Solareingang der R1500.
3. Prüfen und Testen: Sobald die Verbindung hergestellt ist, setzen Sie die Panels dem Sonnenlicht aus und überwachen Sie die R1500, um sicherzustellen, dass der Eingang innerhalb des festgelegten Bereichs liegt.
Durch das Verständnis der Vorteile von Reihen- und Parallelschaltungen und die Berücksichtigung der spezifischen Anforderungen Ihrer Solarpanels und der Stromstation können Sie Ihr Solarenergiesetup optimieren. Mit der richtigen Verbindungsstrategie können die ALLPOWERS R1500 und SF200 Panels effizient zusammenarbeiten und eine robuste und anpassungsfähige Lösung für erneuerbare Energie bieten.
